PROTOS卷烟机组水松纸红外线加热装置

    目前我国ROTOS卷烟机组水松纸加热方式均为搓板加热器加热。主要是水松纸通过接触搓板表面来加热，运行一段时间后切纸刀容易产生粘胶，造成水松纸脱落停机现象，给卷烟厂家降低生产效率，提高了工人的劳动强度，增大了生产成本。根据卷烟厂普遍存在这一现象，我公司技术人员先开发出具有自主知识产权非接触式新型水松纸红外线加热装置。该产品采用远红外线陶瓷发热原理，通过辐射加热水松纸，其辐射面积广、加热均匀、热效率高、节能环保。该产品比搓板加热器加热方式在结构上更合理、安装简便、容易拆装、效果良好、得到现用客户的一致好评。

    水松纸搓板式加热器存在以下缺陷：（如下图）

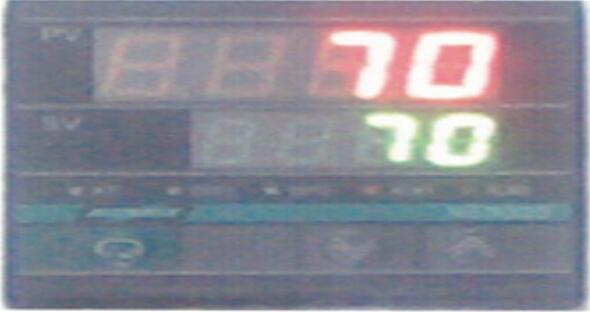

    搓板式加热器对水松纸加热温度要70度左右,温度高。

    搓板式加热器额定输出功率为900W，功率大能效高。

    采用搓板式加热器，水松纸与搓板表面直接接触加热，运行一段时间后容易粘胶现象，使水松纸不能完全接触加热表面，造成水松纸容易脱落等问题。

    采用搓板式加热器，无论滚刀式还是剪切式粘胶现象都比较明显，乳胶都会加速钝化腐蚀刀片及刀刃，降低了刀片的使用寿命，增加刀片使用数量，提高了生产成本。

    采用搓板式加热器降低了刀片的使用寿命，要频繁拆装保养和更换刀片，电气连接插头容易损坏。

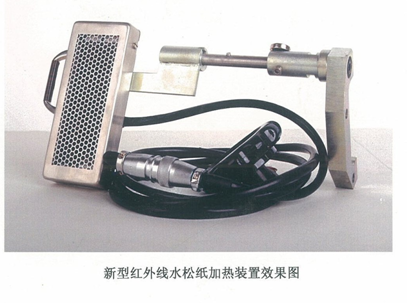

    三、水松纸红外线加热装置优点（如下图三）

    1、该产品为直接电加热辐射元件。是由多种材料均匀混合后经高温烧结形成；其辐射光谱宽，加热均匀，热效率高，节能明显。

    2、新型红外线加热装置只需要50度左右就能满足水松纸加热要求，能有效避免操作人员被高温灼伤，使整个卷烟机组加热更安全可靠，同时降低能耗。

    3、新型红外线加热装置采用非接触辐射加热，关于搓板式加热粘胶结垢问题就迎刃而解。

    4、新型红外线加热装置电源及信号线连接，采用航空对接式插头，工人在维护和保养时更简便。

    5、使用红外线加热装置有效解决切纸刀粘胶问题，乳胶就不会加速钝化腐蚀刀片及刀刃，提高了切纸刀的有效使用寿命。

    6、红外线加热装置充分利用红外线穿透能力，促进水松纸及乳胶内部原子粒的运动，使被烘烤物体从里到外同时烘烤，升温快效果明显。

    7、新型红外线加热装置拆装简便，效果好，寿命长。

    四、水松纸红外线加热装置原理

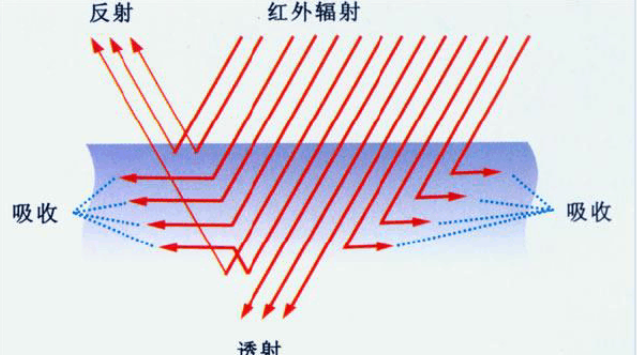

    远红外线加热传热形式是辐射传递热能，一小部分射线被反射回来，绝大部分渗透到被加热的物体之中。由于远红外线本身就是一种能量，当发射的远红外线波长和被加热物体的吸收波长一致时，被加热的物体内分子或原子吸收远红外线能量，产生强烈的振动并处使物体内部的分子和原子发生共振，使物体分子或原子之间的高速摩擦产生热量而使其温度升高达到加热的目的。所以远红外线加热切纸刀不会产生粘胶。如下图：

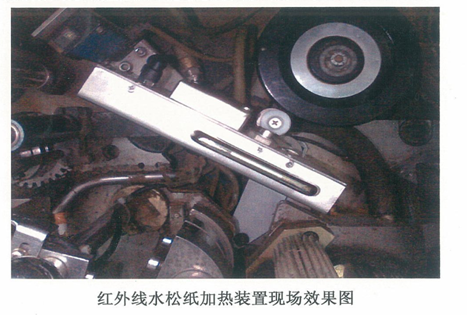

    五、改造方案（效果如下图四）

    1、水松纸红外线加热装置机械部分（有两种方式：剪切式和滚刀式）

    1.1剪切式：将原有搓板式加热器及固定支架拆除，用螺丝固定好水松纸红外线加热装置总成底板

    1.2滚刀式：将原有搓板式加热器及固定支架和两根螺杆拆除，用螺丝固定好水松纸红外线加热装置总成底板

    2、水松纸红外线加热装置电器部分（有三种方案）

    2.1采用原有温控制器与固态继电器及对接式插头，将原有控制电缆对接在新型红外线加热装置总成上。

    2.2采用原有温控制器与固态继电器对接我公司提供的航空插头，此优点经久耐用，检修拆装方便。

    2.3采用我公司温控制器与固态继电器对接航空插头。
